Geotek公司介绍：

英国Geotek公司是世界上畅销的岩心（岩芯）设备MSCL（Multi Sensor Core Logger岩心（岩芯）综合测试系统，又称多参数岩心（岩芯）扫描仪）的设计者和制造商。世界上几乎每个从事岩心（岩芯）研究工作的实验室（科学研究、工程勘探、石油钻探等）都安装了MSCL，用户超过220个。MSCL性能非常稳定可靠、结实耐用，既适合实验室也适合于野外，已经广泛用于全球各国的岩心（岩芯）库、地质重点实验室、野外临时实验室、海上调查船、深海钻探船和工程船等。Geotek是科学家们用的*多的岩心（岩芯）分析设备。地球上有岩心（岩芯）的地方就有Geotek产品。

If a core is worth taking， it's worth logging....岩心（岩芯）宝贵，数据无价。

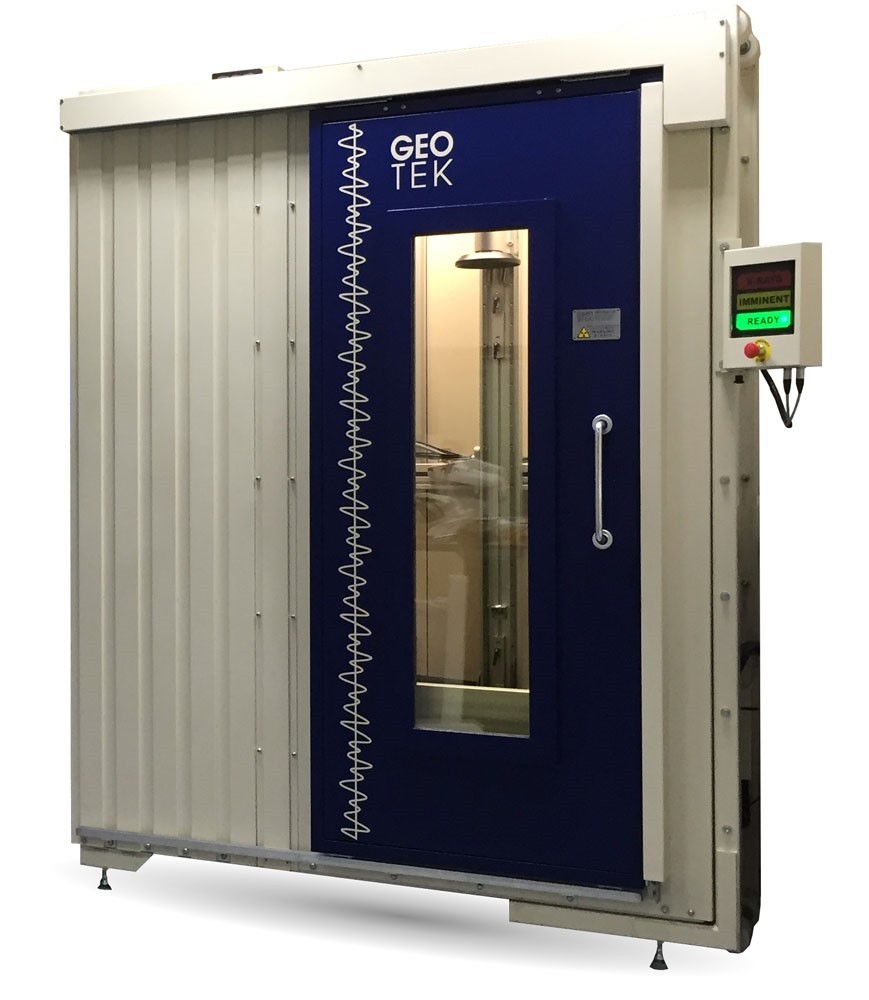

垂直式岩心（岩芯）断层扫描系统

简介：

Geotek设计并制造了一系列的数字2维和3维X射线断层扫描成像系统，广泛应用于地质科学领域，包括：油气领域，海洋和近岸地质研究，古气候研究，岩土力学研究等等。Geotek公司的X射线成像系统平台可以满足用户一系列尺寸的岩心（岩芯）样品扫描要求，性价比高，实用性强。

Geotek的X射线岩芯断层扫描系统用于对完整的岩心（岩芯）、剖开的岩心（岩芯）、平板状岩心（岩芯）或侧壁小岩心（岩芯）等样品进行扫描，不破坏岩心（岩芯）结构，得到岩心（岩芯）内部的二维或三维图像，提供非常有价值的岩心（岩芯）内部结构数据。该数据用来研究岩心（岩芯）的品质或为进一步的研究分析提供宝贵的资料。

主要特征：

一、专为垂直式岩心（岩芯）研究而设计：

Geotek垂直式岩心（岩芯）断层扫描系统的问世解决了岩心（岩芯）内部3维结构无法精确测量的难题，专门为只能垂直存放的岩心（岩芯）设计。X-射线源和检测器的位置可以根据需要调整，以适应不同的岩心（岩芯）尺寸并得到**的图像效果。

二、系统安全：

系统采用全屏蔽设计，符合美国和英国的安全规定，可以在普通实验室环境中使用，不需要特殊的屏蔽。当系统工作时，警告指示灯亮起。当系统的屏蔽橱柜门处于开启状态时，内部的安全锁定装置可以阻止X-射线源的开启，确保安全。

三、X-射线数字图像：

数字平板探测器（flat panel detector）输出16位（bit）灰度TIFF图像，使用Geotek公司的软件可以把该图像转化成需要的JPEG或其他图像格式。

四、无需切片（Slabbing）：

不破坏样品，系统具备X-射线强度补偿和软件修正功能，使设备可以扫描完整的或剖开的岩心（岩芯）或其他样品，对于整个岩心（岩芯）的各个部位都可以获得高品质的图像，而不需要对岩心（岩芯）进行切片处理。

五、岩芯旋转：

可以通过手动或计算机自动控制岩心（岩芯）的旋转来检测岩心（岩芯）内部结构或是记录连续的旋转扫描录像，岩心（岩芯）旋转可以使用户清楚地了解岩心（岩芯）的内部三维结构，并决定**扫描方向和位置。

六、自动控制扫描或交互式手动控制扫描：

岩心（岩芯）放置到设备上后，在计算机的控制下扫描工作（线性扫描或旋转扫描）可以自动进行。另外用户可以手动控制岩心（岩芯）在X射线下的扫描过程，手动控制岩心（岩芯）的水平和旋转，并实时查看并检查扫描的图像，然后可以决定是否对某一位置进行详细扫描。

七、高分辨率X射线3D成像

对图像的分析以及岩芯的结构研究都需要完整的3维岩心（岩芯）内部结构。Geotek的XCT系统可以获取高分辨率的3维岩心（岩芯）内部结构信息。Geotek提供CT相关软件来对图像进行重建，生成正交和圆周的图像，同时还可以生成视频。CT数据输出格式为16位TIFF格式文件，可以通过任何CT查阅器和图像分析软件来进行加载查看。

上图为轴向的岩心（岩芯）结构影像（三维CT重建）

白云岩完整岩心（岩芯）样品的3D重建图像，分辨率为80μm

八、X射线分层摄影技术（Laminography）

有时候没有必要对岩心（岩芯）进行完全3维成像扫描，因此Geotek研发了一种新的成像分析技术：X射线分层摄影。该分层技术在岩芯横向深度上（沿着X射线源-探测器轴方向）提取一系列的切片3维信息，不需要对2维扫描数据进行3D重建，大大减少了完全3维扫描时间和数据量。类似于光学成像，可以只关注每一个切片中的特征。每一个切片都与深度相关，因此可以来确定岩心（岩芯）样品中砂砾，IRD筏冰碎屑或贝壳的深度和尺寸。

下面的例子是一个湖泊中沉积物岩心（岩芯）样品，显示了多个平行的分层，在例子中我们可以看到图像C中在2cm深度切片中有砂砾出现，但是在1cm深度的切片中没有出现。该技术非常适合用于识别剖开的或完整岩心（岩芯）中的筏冰碎屑IRD或者砂砾。

A：25μm 分辨率可见光成像；B：2维X射线1cm深度的切片；C：2维X射线2cm深度的切片
